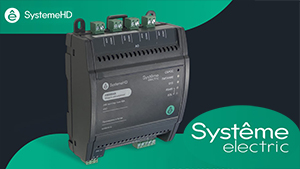

Представлен модуль расширения для контроллера Systeme Electric HM0004A с 4 аналоговыми выходами AO
Ассортимент оборудования Systeme Electric («Систэм Электрик») для систем автоматизации дополнили модули расширения HM0004A, которые предназначены для совместной работы с программируемыми контроллерами семейства SystemeHD. Функционал HM0004A включает управление исполнительными устройствами (приводами) системы отопления, вентиляции и кондиционирования через 4 аналоговых выхода AO, а для связи с контроллером модуль расширения использует интерфейс RS-485 и протоколы BACnet MS/TP или Modbus RTU. При этом новый модуль расширения для контроллера рассчитан на 10 лет эксплуатации, а гарантия от производителя на модель составляет 2 года.
Представленные модули расширения, как и контроллеры серии SystemeHD, рассчитаны для автоматизации элементов системы отопления, вентиляции и кондиционирования воздуха (ОВКВ) в составе тепловых пунктов, приточно-вытяжных вентиляционных установок и т.п. Модель HM0004A совместима с фирменными контроллерами HD0904, HD1407, HD1407E и HD1407S от Systeme Electric, а также аналогами других брендов. Все оборудование SystemeHD, включая модуль расширения для контроллера HM0004A, может работать под управлением ПО Systeme Platform в рамках системы BMS (Building Management System) и открыто для интеграции.
Подключение модуля расширения HM0004A к контроллеру автоматизации осуществляется через интерфейс RS-485 с помощью специализированного кабеля, а также следует устанавливать терминаторы 120 Ом. При этом порт RS-485 на модуле и RS-485-2 на контроллерах SystemeHD имеют встроенный терминатор 120 Ом, который можно подключать или отключать нажатием кнопки EOL. Каждый модуль расширения для контроллера HM0004A имеет 4 аналоговых выхода AO, индивидуально конфигурируемых как выход тока 4 - 20 мА или выход напряжения 0 -10 В постоянного тока. Эти выходы добавляются к штатным входам/выходам BACnet контроллера и могут использоваться для передачи команд на исполнительные устройства, такие как приводы клапанов и воздушных заслонок, вентиляторы и т.д. Режим работы для каждого аналогового выхода модуля расширения выбирается индивидуально.
Простота установки HM0004A в шкаф автоматизации на монтажную панель или на 35-миллиметровую DIN-рейку обеспечивается за счет продуманного компактного корпуса модуля расширения, который выполнен из пластика и имеет защиту класса IP20. Работа на шине RS-485 по протоколу BACnet MS/TP или Modbus RTU позволяет разместить модуль расширения как рядом с контроллером, так и на значительном удалении от него. Обновление программной прошивки модуля расширения реализуется через интерфейс бесплатного ПО SystemeHD Works, как и индивидуальная настройка каждого из 4 аналоговых выходов модуля HM0004A.
